河北张家口录波仪软件操作3.1 仪器启动与关闭在开启仪器电源之前，首先连接仪器主机箱和通信终端之间的连接电缆，仪器的电源开关和插座在仪器主机箱右侧，电源附件的保险管型号为0.5A。仪器的主机和操作终端都过主机电源系统供电。关闭仪器时，首先使用软件界面上的关闭系统，将仪器的所有软件系统关闭，然后待仪器界面提示：It is now safe to turn off your computer时，将主机箱右侧的电源开关切断3.2 仪器系统参数设置仪器系统参数设置功能用于设置试验单位，试验人员，试验地点，自动生成试验报告的页脚，页眉信息，试验编号等。仪器参数设置内容主要在试验报告中展现，在软件操作主界面中点击“仪器设置按钮”出现图6所示仪器设置对话框。所有的设置信息都会被自动保存，下次再次启动软件时系统会维持上次修改的运行参数。图6 仪器设置3.3 软件系统升级一般情况下仪器的软件系统具有自恢复功能，即使仪器C盘下的文件系统被改变，下次启动计算机时所有的改变将会被自动恢复，所以当需要升级软件时，用户必须从厂家获得升级包，并将升级包置于U盘的根目录下，点击软件主界面的升级按钮，升级完成后，通过软件主界面的“关闭系统”按钮关闭仪器，此时所有的改变信息都将被存入仪器。下次启动时仪器将使用升级以后的新软件3.4 虚拟键盘使用仪器启动时会自动加载虚拟键盘，通过虚拟键盘用户可以实现文字和数据输入等功能，虚拟键盘的按键位置和功能与实际物理键盘一致，当虚拟键盘启动后在屏幕右上角能看到如图7所示的橙色按钮。图7 虚拟键盘启动图标点击该按钮时虚拟键盘被展开，点击虚拟键盘的”HIDE”键时，虚拟键盘被隐藏。如果仪器中无橙色方块显示，可以通过仪器主界面的启动虚拟键盘按钮启动键盘。虚拟键盘的常见操作如下：1 “HIDE” 隐藏虚拟键盘2“ENT”回车确认选择3 “FN”+“EXI”关闭虚拟键盘程序4“CAP”大写输入锁定5“>”左移和右移光标6 “UP”和“DN”上移，下移光标虚拟键盘的外形如图8所示。需要在仪器中输入中文时可以开启手写输入法，在仪器试验选择主菜单打开手写输入快捷菜单，在一起左上角会显示“手写”的橙色小块，按住橙色小块拖动可以改变其位置，单击橙色小块时可以开启和关闭手写键盘。

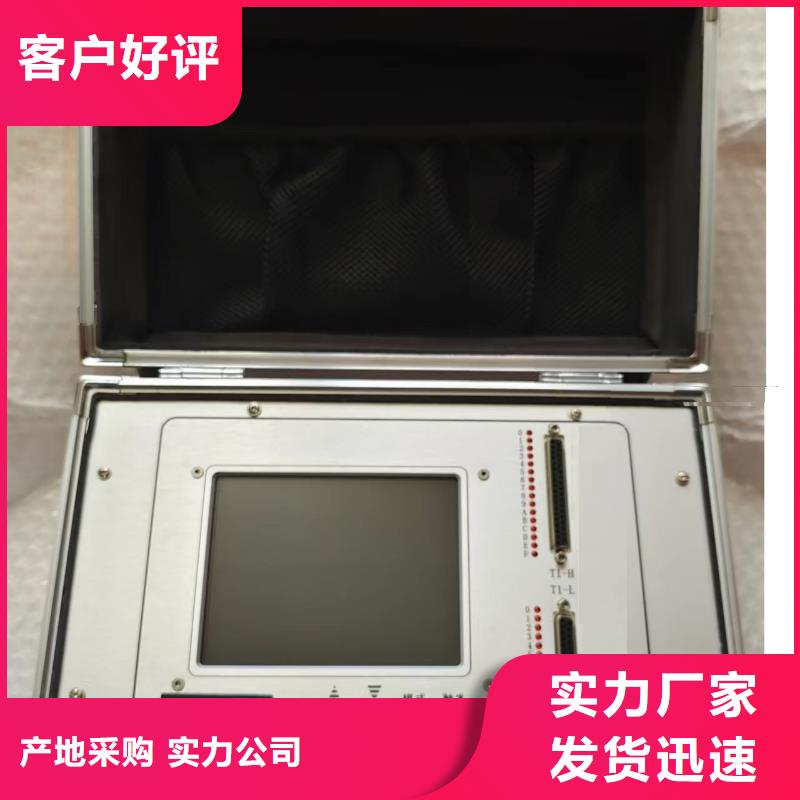

河北张家口便携式故障录波仪，是以嵌入式操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储功能的便携式装置。 基于DSP的先进数据处理能力，录波仪实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率，可用于暂态电气信号的录制分析。 采用先进工控内核，结合嵌入式操作系统，、可靠地实现数据高级处理、传输、存储、显示功能。 录波仪提供上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、主机等。上位机通过现场总线或局域网与录波仪连接，实现远程控制、数据共享、电气试验等功能。 录波仪主要功能包括：故障录波：按用户预先定义的故障判据，录波仪实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。 实时监测：录波仪接入了16路开关量24路模拟量。录波仪实时计算模拟量有效值，计算量值（频率、有功、无功、零序、负序等），并可实时计算谐波同时计算3路，21次）、矢量图多4组，每组多包括6个模拟量）。所有以上数据，包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给上位机。 3天历史曲线：录波仪可以以每秒一点的频率，记录16路开关量和8个模拟量（任选、包括计算量），总计3天，循环记录，用以描述被测信号的长期趋势。录制的数据掉电不失。 发电机总启动电气试验：录波仪可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等，以及励磁调解器阶跃试验、灭磁试验、零起升压试验等。录波仪进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。 录波仪可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。
